نحوه عملکرد دستگاه ال سی آر متر مدل LCR-9184 لوترون:

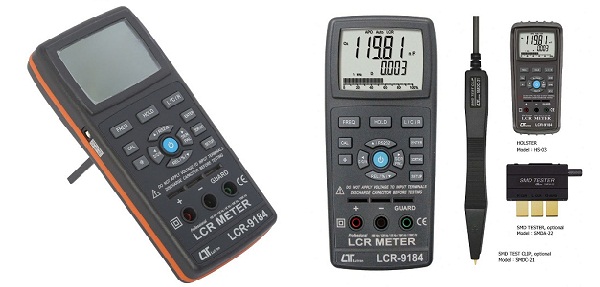

دستگاه LCR متر LCR-9184 (ال سی آر متر مدل LCR-9184 لوترون ) دستگاهی کامل برای سنجش مقاومت ، سلف و خازن است.

این دستگاه دارای دو پراب (به صورت آپشنال ) است که می تواند به راحتی تجهیزات SMD را نیز چک کند و اندازه گیری کند.


رنج اندازه گیری خازن سنج DM-9023 لوترون:

ظرفیت خازنی: 2000.0pF....2.000mF

سلف: 200.00uH....2000.0H

مقاومت: 20.000Ω...200.0MΩ



















روش اندازه گیری:

ابتدا توسط کلید POWER دستگاه را روشن نمایید.

به صورت پیش فرض دستگاه در حالت اندازه گیری Auto LCR و فرکانس بر روی 1kHz می باشد.

وقتی کلید L/C/R را بزنید

  1. Auto LP برای اندازه گیری سلف
  2. Auto CP برای اندازه گیری ظرفیت خازنی
  3. Auto RP برای اندازه گیری مقاومت

اگر بر روی Auto LCR قرار تنظیم نمایید دستگاه به صورت هوشمند L,C,R  را اندازه گیری می نماید.

وقتی روی گزینه LP یا CP قرار دهید می توانید کلید D/Q/θ می توانید اندازه D/Q/θ را نیز مشاهده نمایید.

 SERIAL/PARALLEL:

وقتی دستگاه رو حالت RP , CP , LP می باشد توسط کلید SER/PAL می توانید آن را روی RS ,CS , RS قرار دهید.

زمانی که مقاومت ظاهری بیشتر از 10kΩ باشد دستگاه روی حالت PARALLEL ,RP,CP,LP تنظیم شود و اگر کمتر از 10kΩ باشد دستگاه روی حالت SERIAL یا RD,LS قرار گیرد.

کلید فرکانس:

وقتی کلید FREQ را بزنید می توانید رنج اندازه گیری فرکانس را تعیین نمایید.

(100kHz,10kHz,1kHz,120Hz,100 Hz)

کلید REL%/:

برای اینکه کاربر بتواند یک ارزش نسبی از اندازه گیری داشته باشد.

مقادیر ورودی اندازه گیری جدید کسر آخرین اندازه گیری خواهد شد.

ابتدا دستگاه را روی حالت CP قرار دهید ،حال کلید %/ REL را بزنید دستگاه 0.0% را نشان می دهد سپس دستگاه هنگام اندازه گیری بر اساس این معیار اندازه گیری های بعدی را به صورت %/ REL نشان می دهد.

برای خروج از این منو کلید %/ REL را 2 ثانیه نگه دارید.

کلید SORTING:

برای مرتب سازی اعداد تا 2000 عدد از این گزینه استفاده می شود برای کمتر از 200 مقدار استفاده نمی شود.

HOLD:

در طول اندازه گیری با فشار دادن این دکمه عدد در حال نمایش ثابت نگه داشته می شود.

لوترون LCR-9184 ال سی آر متر مدل / LCR Meter Model LCR-9184 Lutron
