نحوه عملکرد دستگاه وات متر TRU RMS مدل 6063 لوترون:


وات متر مدل DW-6063 لوترون، با قادر به اندازه گیری  کسینوس فی،توان،ولتاژ، جریانم ی باشد.
و قابلیت اتصال به کامپیوتر و نرم افزار را فراهم میکند.
از ویژگی های دیگر این وات متر ذخیره مقادیر ماکزیمم و مینیمم است.

روش اندازه گیری ولتاژ AC در وات متر TRU RMS مدل 6063 لوترون:

ابتدا دکمه POWER را 1.5 ثانیه نگه می داریم تا دستگاه روشن شود.

سپس توسط کلید Function منو را روی حالت ACV قرار دهید.حال پراب قرمز را به ترمینال V پراب مشکی را به ترمینال COM متصل نمایید .

ولتاژ AC را توسط پراب ها اندازه گیری و سپس روس صفحه نمایش مشاهده نمایید.

نکته:اگر در حین اندازه گیری صفحه --- را نمایش داد اندازه گیری خارج رنج می باشد.





































اندازه گیری آمپر AC:

ابتدا کلید Power را 1.5 ثانیه نگه دارید تا دستگاه روشن شود سپس توسط کلید Function  منو را روی حالت ACA قرار دهید.

پراب قرمز را به ترمینال 2A و پراب مشکی را به ترمینال COM متصل نمایید و ولتاژ AC را توسط پراب ها اندازه گیری و سپس روی صفحه نمایش مشاهده نمایید.

اندازه گیری توان :

ابتدا کلید Power را 1.5 ثانیه نگه دارید تا دستگاه روشن شود . پراب های مربوطه را برای Load  به ترمینال های V , COM  و همچنین برای توان منبع انرژی به 2A , Watt وصل نمایید.

Function را روی حالت W قرار داده و برق را وصل نمایید که هم توان و هم ضریب توان را بتوان اندازه گیری کرد.

Data Hold:

در طول اندازه گیری با فشار دادن دکمه Hold می توانید اعداد نشان داده را ثابت نگه دارید.

Data Record:

دکمه REC را زده دستگاه کلمه REC را نشان می دهد.

دو مرتبه  دکمه REC رلپا بزنید دستگاه MAX بیشترین میزان اندازه گیری را نشان می دهد.

همچنین باز هم با فشار دادن این دکمه دستگاه MIN کمترین میزان اندازه گیری را نشان می دهد.

اگر دکمه REC را 2 ثانیه نگه دارید از این منو خارج می شوید.

ویژگی های وات متر True Rms لوترون DW-6063

ریزنگری: 0.01W
قابلیت اندازه گیری وات، ضریت توان، ACV و ACA
اندازه گیری True RMS برای ACV و DCA

محدوده خودکار اندازه گیری توان :
 محدوده 1 : 0.00 تا 99.99 W x 0.01 W
 محدوده 2 : 100.0  تا 520.0 W x 0.1 W
* فاکتور توان  : 0.01  تا 1.00 x 0.01 PF
* ACV : 90.0 to 260.0 V x 0.1 V
* ACA : 0 to 2.000 A x 0.001 A
* امپدانس ACV ورودی  : 10 Mega OHM.
 ضریب توان از 0.01 تا 1.00 * 0.01PF
ذخیره مقادیر ماکزیمم و مینیمم
دارای نرم افزار داده برداری و اتصال به کامپیوتر

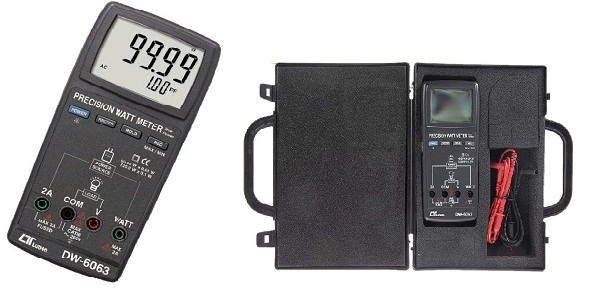

لوترون DW-6063 وات متر مدل / Watt Meter Model DM-6063 Lutron
