نحوه عملکرد دورسنج لیزری و مکانیکی مدل DT-2230 لوترون

دورسنج مدل DT-2230 لوترون با کاربردی آسان و با دقت بسیار بالا تعداد دور را اندازه گیری می نماید.

همچنین این دستگاه جهت اندازه گیری چرخش اجسام دوار بر حسب دور در دقیقه و یا شمارش تعداد دور های چرخش بصورت لیزری تماسی و نوری می باشد.

دورسنج تماسی و لیزری یکی از تجهیزات نگهداری برای موتورهای الکتریکی می باشد که برای سنجش دور موتور بر حسب RPM مورد استفاده قرار میگیرد.

مشخصات:

دورسنج مدل DT-2230 لوترون دارای سری مخروطی و غلتکی شکل برای اندازه گیری های تماسی در حالت های مختلف و حالت لیزری برای اندازه گیری های غیر تماسی میباشد صفحه نمایش LCD کریستالی و قابلیت اتصال به  کامپیوتر از دیگر ویژگی های مهم این دستگاه می باشد.

1. دارای صفحه نمایش کریستالی

2. قابلیت اتصال به کامپیوتر

3. مجهز به حافظه برای ذخیره سازی اندازه گیری ها

4. اندازه گیری تماسی توسط سری مخروطی و غلتکی شکل

5. اندازه گیری لیزری ( غیر تماسی )

6. دارای مدار میکروپروسسوری

7. محدوده اندازه گیری

   • نوری : 100,000 ...5 RPM

   • مکانیکی : 20,000...0.5 RPM

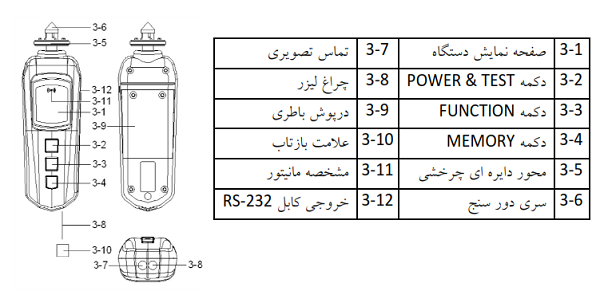

روش اندازه گیری دورسنج مدل DT-2230 لوترون

ابتدا دکمه Test را نگه دارید و در حالی که این دکمه را نگه داشته اید دکمه Function را بزنید اگر در همین حالت باز هم دکمه Function را بزنید می توانید واحد اندازه گیری دور را تغییر دهید.

اندازه گیری سنسور چشمی ( Photo )

مانند بالا وقتی منو Function  را روی RPM باشد لیزر دستگاه روشن می شود سپس لیزر را روی مکانی که می خواهید اندازه گیری کنید تنظیم نمایید و روی صفحه نمایش علامت نمایش داده می شود و از طریق سنسور چشمی اندازه گیری انجام می شود.

اندازه گیری مکانیکی ( Contact )

منو Function را روی Contact RPM قرار دهید.

سپس تماس فیزیکی را از نوک سر دستگاه برقرار کرده و اندازه گیری نمایید و همچنین برای اندازه گیری از طریق صفحه چرخشی دستگاه Function را روی in/min , ft/min , m/min قرار دهید و اندازه گیری نمایید.

اگر دکمه memory را نگه دارید آخرین اندازه گیری را نشان می دهد.

اگر دکمه memory را دو مرتبه نگه دارید بیشترین عدد اندازه گیری را نشان می دهد

برای بار سوم نیز با فشار دادن این دکمه ،کمترین میزان اندازه گیری را نشان می دهد.

این دستگاه از طریق کابل RS-232 قابلیت اتصال به کامپیوتر را دارد.
